电线电缆中铜线发黄的原因和处理方法

                                  14790943731735 副本.jpg

    从某种意义上讲,电线电缆制造行业是一个材料精加工和组装的行业。材料的选用会对制造工艺、产品的性能以及使用寿命起到决定性的影响。其中对于铜线的挑选尤其重要,如果稍微不慎可能会造成安全事故。以下,小编给大家整理一些铜线发黄的原因和处理方法。

  发黄通常有以下几个原因:

  1、锡炉温度过高,流动性大,导致镀层针孔过大,铜锡渗透快

  2、锡层太薄,铜锡渗透快

  3、助焊剂卤素残留物过多,铜表面酸洗不够彻底

  4、包装时间太快,热量未散、锡炉杂质过多

  5. 铜材品质不过关,杂质太多  www.jctzdl.cn

  6. 温度高低对铜原子活动有所影响,热天比冷天发黄快。

  这些问题可以采用以下处理方式来解决:

  1.模具孔径>线经+0.02mm(目的很简单不能镀层太薄);

  2.生产后放置2小时左右再包装即可(目的:内部散热);

  3.购买好的助焊剂,配好助焊剂浓度,主要是助焊剂影响镀锡品质;

  4.挑选更好的无氧铜丝。


橡套电缆的介绍及适应范围

 橡套电缆 的介绍及适应范围

    橡套电缆是由多股的细铜丝为导体,外包橡胶绝缘和橡胶护套的一种柔软可移 动的电缆品种. 一般来讲,包括通用橡套软电缆,电焊机电缆,潜水电机电缆,无线电 装电缆和摄影光源电缆等品种. 橡套电缆广泛使用于各种电器设备,例如日用电器,

201605261932185774 副本.jpg

橡套电缆的介绍及适应范围

    橡套电缆是由多股的细铜丝为导体,外包橡胶绝缘和橡胶护套的一种柔软可移

动的电缆品种. 一般来讲,包括通用橡套软电缆,电焊机电缆,潜水电机电缆,无线电

装电缆和摄影光源电缆等品种.www.jctzdl.cn

  橡套电缆 广泛使用于各种电器设备,例如日用电器,电动机械,电工装置和器具

的移动式电源线,同时可在室内或户外环境条件下使用.根据电缆所受的机械外力,

在产品结构上分为轻型,中型和重型三类,在截面上也有适当的衔接.一般轻型橡套

电缆使用于日用电器,小型电动设备,要求柔软,轻巧,弯曲性能好;中型橡套电缆除

工业用外,广泛用于农业电气化中,重型电缆用于如港口机械,探照灯,家业大型水力

排灌站等场合.这类产品具有良好的通用性,系列规格完整,性能良好和稳定.

QQ图片20170320185055 副本.jpg

  防水橡套电缆和潜水泵用电缆,主要用于潜水电机配套.

  本能满足要求. www.jctzdl.cn

  摄影用电缆产品,配合新型光源的发展,具有结构小,性能好,同时满足室内和野

外工作的需要,逐步取代一些粗重,耐热性能差的老产品.

  橡套电缆分为重型橡套软电缆(YC电缆,YCW电缆),中型橡套软电缆(YZ电

缆,YZW电缆),轻型橡套软电缆(YQ电缆,YQW电缆),防水橡套软电缆(JHS电

缆,JHSB电缆),电焊机电缆(YH电缆,YHF电缆,YHD电缆)

区别:YZ、YZW是中型橡套软电缆,用于各种移动电器设备和工具。电压等级为

 300/500V。

    YC、YCW是重型橡套软电缆,用于各种移动电器设备,能够承受较大的机械外

力作用。电压等450/750V。且在导体截面相等前提下,YC、YCW要比YZ、YZW的护套

厚度大

201511301445511148 副本.jpg

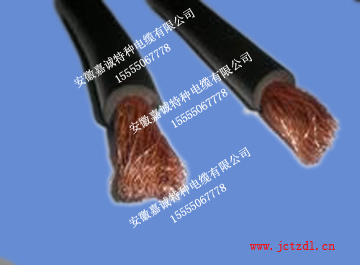

  电焊机电缆产品说明  www.jctzdl.cn

  本产品适用于对地电压交流不超过200V和脉动直流峰值400V电焊机用二次侧接

线及连接电焊钳.是适用于电焊机二次侧接线及连接电焊钳的专用电缆,额定电压交

流不超过200V和脉动直流峰值400V。结构为单线芯,采用多股软导线复绞制成。导

电线芯外面采用耐热聚酯薄膜绝缘带绕包,最外层用橡皮制成的绝缘兼护套做为保

护层。


  防水橡套软电缆产品说明

  JHS型防水橡套电缆供交流电压500V及以下的潜水电机上传输电能用。在长期

浸水及较大的水压下,具有良好的电气绝缘性能。防水橡套电缆弯曲性能良好,能

承受经常的移动.


电缆基本性能测试技术

                              电缆基本性能测试技术

   检验方式例行试验:是制造厂对全部成品电缆进行的实验。其目的是检查产品质量是否符合技术条件的要求,以便发现制造过程中的 偶然性的缺陷。它是非破坏性的实验,如导线的直流电阻、绝缘电阻时间。和耐压试验局部放电检测等。


电缆基本性能测试技术

1、检验方式

例行试验:是制造厂对全部成品电缆进行的实验。其目的是检查产品质量是否符合技术条件的要求,以便发现制造过程中的偶然性的缺陷。它是非破坏性的实验,如导线的直流电阻、绝缘电阻时间。和耐压试验局部放电检测等。

型式试验:是制造厂家定期对产品进行全面的性能检验,特别是对一种新产品在定型成批生产之前,或对一种产品的结构、材料和主要工艺有了变更而可能影响电缆的性能时进行的试验。通过型式试验:可检验该产品能否满足运行的要求,并可与老产品进行比较。如绝缘和护套的热老化性能、电力电缆长期稳定性试验等。

验收试验:是电缆安装敷设后对电缆进行的验收试验,以便检查安装质量,发现施工中可能生的损伤。如安装后的耐压试验等。


2.试验项目

2.1导线直流电阻的测试

电线电缆的导电线芯主要传输电能或电信号。导线的电阻是其电气性能的主要指标,在交流电压作用时线芯电阻由于集肤效应、邻近效应面比直流电压作用时大,但在电眼频率为50Hz时两者相差很小,现在标准规定那个均只能要求检测线芯的直流电阻或电阻率是否超过标准中的规定的值,通过此项的检查可以发现生产工艺中的某些缺陷:如导线断裂或其中部分单线断裂;导线截面不符合标准;产品的长度不正确等。对电力电缆,还可检查其是否会影响电线电缆产品的运行中允许载流量。

对导体直流电阻的测量有单臂直流电阻法和双臂直流电桥法,后者的准确度较前者高一些。测试步骤也较前者复杂。



2.2 绝缘电阻的测试

绝缘电阻式反映电线电缆产品绝缘特性的重要指标,它与该产品的耐电强度,介质损耗,以及绝缘材料在工作状态下的逐渐劣化等均有密切的关系。对于通信电缆,线间绝缘电阻过低还会增大回路衰减、回路间的串音及在导电线芯上进行远距离供电泄露等,因此都要求绝缘电阻应高于规定值。

测定绝缘电阻可以发现工艺中的缺陷,如绝缘干燥不透或护套损伤受潮;绝缘受到污染和有导电杂质混入;各种原因引起的绝缘层开裂等。在电线、电缆的运行中,经常要检测绝缘电阻和泄漏电流,以此作为是否能够继续安全运行的主要依据。

目前电线电缆绝缘电阻的测量,除了用欧姆计(摇表)外,常用的有检流计比较法高阻计法(电压——电流法)。

 20160107163829522 副本.jpg

2.3电容及损耗因数的测量

电缆加上交流电压,就有电流流过,当电压的幅值和频率一定时,电容电流的大小是正比于电缆的电容(Cx)。对于超高压电缆,这种电容的电流可能达到与额定电流可以相比的数值,成为限制电缆容量和传输距离的重要因素。因此电缆的电容也是电缆的主要的电性能参数之一。

在交流电场中,电缆中的绝缘体由于泄露电流和各种极化存在,会形成介质损耗,以介质损耗因数或损耗角正切值(TANδ)来表示,它不但浪费电能,而且会使介质(绝缘体)发热,加速绝缘老化,因此TANδ也是电缆主要参数之一。

通过电容和损耗因数的测量可以发现绝缘受潮,绝缘层和屏蔽层脱落等各种绝缘劣化现象,因此无论在电缆制造或电缆运行中都有进行电容和TANδ的测量。

对高压电缆,Cx和TANδ的测量都在其工作条件下,即工频高压下进行的,通常使用的都是高压西林电桥,今年来也有开始使用电流比变压器电桥。



2.4 绝缘强度试验

电线电缆的绝缘强度是指绝缘结构和绝缘材料承受电场作用而不发生击穿破坏的能力,为了检查电线电缆产品质量,保证产品能安全运行,所有绝缘类型的电线电缆一般都要进行绝缘强度试验。绝缘强度试验可分为耐压试验和击穿试验。

耐电压实验是在一定条件下对试品施加一定的电压,在经历一定时间后,以是否发生击穿作为判断试品是否合格的标准。时间的电压一般高于该试品的额定工作电压,具体电压值和耐压时间,产品标准中均有规定,通过耐压试验可以考验产品在工作电压下运行的可靠性和发现绝缘中的严重缺陷,也可发现生产工艺的一些缺点,如:绝缘有严重外部损伤,导体上有使电场急剧畸变的严重缺陷;绝缘在生产中有穿透性缺陷或大的导电杂质等。

击穿试验是在一定的试验条件下,升高电压直到试品发生击穿为止,测量击穿场强或击穿电压。通过击穿试验可以考核电缆承受电压的能力与工作电压之间的安全裕度。击穿场强时电缆设计中的重要参数之一。

电缆在运行中一般承受的是交流电压,但在直流输电系统中及某些特殊场合也有承受直流电压的,对于高电压电缆还可能要遭受大气电压(雷电)和操作过电压的袭击。因此,按实验电压波形的不同,可以分为1.交流(工频)电压、2.直流电压、3冲击电压三种绝缘强度试验。



2.5 局部放电测量

对于充油电缆基本上没有局部发电;油纸电缆即使有局部放电,通常也是很微弱的如几个PC,因此这些电缆在出厂试验中可以不测局部放电。对于挤塑电缆,不但产生局部放电的可能性大,而且局部放电对塑料、橡皮的破坏也比较严重,随着电压等级的提高,工作场强的提高,这问题就显得更加严重,因此对高压挤塑电缆,在出厂试验中都要做局部放电测量。

局部放电的测量方法很多,可以根据放电产生的瞬时电荷交换,测量放电脉冲(电测法);也可根据放电时产生的超声波,测量其电压(声测法);还可根据放电产生的光,测量光的强度(光测法)。对于电缆基本上都是采用电测法。


2.6 老化及稳定性试验

老化试验即是在应力(机械、电、热)作用下,能否保持性能稳定的稳定性试验。



2.6.1 热老化试验

简单的热老化试验是考验试品在热的作用下发生老化的特性,把试品放在高于额定工作温度温度一定值的环境中,经历规定时间后,测量某些敏感性能在老化前后的变化来评定老化特性。也可以用提高温度加速试品老化,再加上受潮、振动、电场等热、机、电等应力组成一个老化周期,每个老化周期之后,测定某些选定的敏感性能参数。直到该性能下降到表认寿命之值。这样在较高的温度T下,得到较短的寿命L(试样加热的时间)。

 201604141129435548 副本.jpg

2.6.2 热稳定试验

热稳定性试验是电缆通过电流加热的同时还承受一定的电压,在经历一定周期加热之后,测定某些敏感的性能参数来评定绝缘的稳定性。

绝缘稳定性试验分为长期的稳定性试验或短期的加速老化试验两种。




防水电缆的结构 电缆防水结构类型

    防水电缆的结构 电缆防水结构类型

对于中压XLPE绝缘电力电缆来说,通常有以下几种防水结构: 1.对于单芯电缆来说,在电缆的绝缘屏蔽层上绕包半导电阻水带,在金属屏蔽层外面绕包普通阻水带,然后挤包外护套,外护套材料可以是普通的PVC,也可采用具有。。

防水电缆的结构

201603011218209140 副本.jpg

电缆防水结构类型:

     对于中压XLPE绝缘电力电缆来说,通常有以下几种防水结构:

    1.对于单芯电缆来说,在电缆的绝缘屏蔽层上绕包半导电阻水带,在金属屏蔽层外面绕包普通阻水带,然后挤包外护套,外护套材料可以是普通的PVC,也可采用具有径向阻水功能的HDPE材料等,可视电缆其它性能要求而定。对于三芯电缆,则为了保证金属屏蔽的充分接触,只在绝缘屏蔽外面绕包单导电阻水带,金属屏蔽外不再绕阻水带,视防水性能要求的高低,填充可采用普通填充或阻水填充,内衬层及外护套材料同单芯电缆中所述。www.jctzdl.cn

    2.在外护套或内衬层的内部纵包铝塑复合带层作为防水层。

    3.直接在电缆外部挤包HDPE外护套。

     对于110kV级以上XLPE绝缘电缆来说,则主要采用金属护层使电缆达到防水要求。金属护层的最大特点是具有完全不透过性,故具有金属护套的电缆具有非常好的径向阻水性能。金属护层种类主要有:热压铝套、热压铅套、焊接皱纹铝套、焊接皱纹钢套、冷拔金属套等。

电缆防水形式:www.jctzdl.cn

    电缆的防水方式一般分为纵向阻水和径向径水两种。纵向阻水一般常用的有阻水纱、阻水粉及阻水带,它们的阻水机理是在这些材料中含有一种遇水可膨胀的材料,当水份从电缆端头或是从护套缺陷中进入后,这种材料就会遇水迅速膨胀阻止水份沿电缆纵向进一步扩散,这样就实现了电缆纵向防水的目的。径向阻水则主要通过挤包HDPE非金属护层或热压、焊接、冷拔金属护套方式实现。

201511181428526921 副本.jpg

电缆防水试验依据:

    电缆防水试验方法,电缆纵向阻水性能目前可以通过IEC 60502-1997 ANNEX D(normative)或GBT 12706.2-2002附录D(标准性目录)透水试验来进行试验和判定;而电缆径向阻水性能,目前主要是通过间接的方法进行确定,比如检查HDPE非金属护套的或非金属护套是否有缺陷,如果这些护套被确定为完好的,那么就认为电缆具有良好的径向阻水性能。但这种方法有很多用户都提出了一些疑问,也引起一些争端,缺少说服力,所以电缆制造厂家及用户现在都迫切需要有一种试验方法对电缆的径向阻水性能做出判定,那样就可以避免制造厂家与用户因缺少径向阻水试验方法而对电缆径向阻水性能引起的争议。
