仪表电缆
仪表用RS485电缆

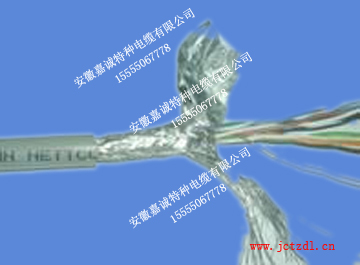

智能电表抄表专用线--RS-485通讯电缆
本产品是严格按RS-485通讯协议规定设计生产的产品。产品性能卓越，广泛应用于复杂的工业自动化控制网络及楼宇自控网络 www.jctzdl.cn
一、电缆型号：ZHT-RS486-8系（多股低电容计算机及计算机P.O.S电缆）
二、执行标准：执行标准：Q/ZH09.02-2010

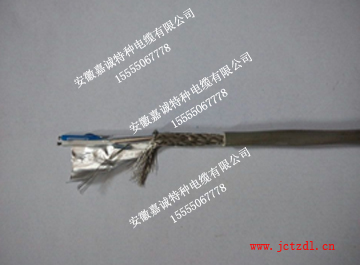

三、产品结构示意图：![20131121193251[1].jpg](http://www.san-lv.com/d/file/yibiaozhuanyongdianlan/2015-04-17/fd29c3d746cfa8f8c250be42b5974c5e.jpg)
四、性能参数

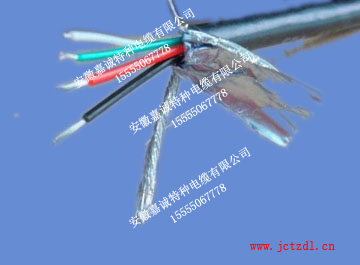

单位 | 指标 | |||
| 1*2*24AWG（8201） | 2*2*24AWG（8202） | 1*2*24AWG（8901） 2*2*24AWG（8902） | ||
| 20℃导体标称直流电阻 | ohm/1000ft | 24 | 24 | 24 |
| 工作电容（导体-导体） | pF/ft | 12 | 12 | 12 |
| 工作电容（导体-屏蔽） | pF/ft | 22 | 22 | 22 |
| 标称特殊阻抗 | ohm | 120 | 120 | 120 |
| 25℃导体大导电电流 | Amps | 4 | 3.2 | 4 |
| 大工作电压 | V RMS | 300V | 300V | 300V |
| 电缆工作温度范围 | ℃ | 0℃To +75℃ 0℃To +75℃ | -70℃To +200℃ -70℃To +200℃ | |
| 小弯曲半径 | 不大于6倍的电缆外径 | |||
| 1、应用：www.jctzdl.cn | Application: |
通讯音频、广播音响系统、仪表、电子设备及自动化设置、需防干扰线路屏蔽电线电缆。 供电系统电表远控抄表数据传输线，供水系统水表远程数据传输信号线等 | Applicable to communication audio frequency, broadcast sound system, meter, electric equipment and automatic equipment and anti-interference needed circuit shielded wire and cable. |
| 2、产品说明： | Product Description: |
| ◆内导体使用多支退火裸铜绞合 ◆聚氯乙烯绝缘 ◆多芯芯线绞合成缆 ◆外包铝箔屏蔽 ◆铜线编织屏蔽 ◆聚氯乙烯护套 ◆额定电压Uo/U为300/300V ◆长期允许工作温度应不超过70℃ | ◆Multiple strands annealed bare copper lines twisted as internal conductor ◆PVC insulated ◆Core line with cores twisted into cable ◆Aluminum shielded outside ◆Copper line braid shielded ◆PVC jacket ◆Rated voltage Uo/U is 300/300V ◆Keeping working temperature under 70℃ for long-range operation |
RS485通讯线2X0.5 2X0.75 2X1.0 2X1.5 RS485通讯线在一般场合采用双绞线就可，但在要求较高的环境下要采用带屏蔽层的双绞电缆。使用RS485通讯线时，对于特定的传输线路，主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485通信电缆的传输距离能达到1200米，但实际应用中传输距离要小于1200米，具体长度受周围的环境影响。 RS485通信电缆特点：RS-485通讯电缆特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共2层屏蔽，附有独立接地导线，工业灰色PVC外护套。 RS485通讯线结构: 1)导体: 多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共四股导体，外径: 0.91 +/- 0.03mm 2)绝缘:实芯PE绝缘, 外径: 1.90 +/- 0.03mm 3)一屏蔽:铝箔屏蔽 4)引流线:多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mm 5)二屏蔽:铝镁编织网屏蔽, 覆盖率为55% 6)内护套：黑色PVC, OD: 8.0mm +/- 10% 经测试RS485通讯线大的通信距离约为1219M，大传输速率为10Mb/S，传输速率与传输距离成反比，在100Kb/S的传输速率下，才能达到大的通信距离，如果需传输更长的距离，需要加485中继器。RS485总线一般大支持32个节点，如果使用特制的485芯片，可以达到128个或者256个节点，大的可以支持到400个节点。www.jctzdl.cn 因RS485接口具有良好的抗噪声干扰性，较长的传输距离和多站能力等上述优点就使其成为选择的串行接口。因为RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均采用屏蔽双绞线传输。 | |
■ 常规型号：
常用型号为24AWG，26AWG，有1线对、2线对、3线对、4线对，特殊要求可定做导体有0.2mm2、0.5mm2、0.75mm2
安徽嘉诚特种电缆有限公司
专业定做电线电缆，特种电缆，动力电缆，高压电缆，扁平电缆，变频电缆，伴热电缆，耐高温电缆，屏蔽电缆，船用电缆，低烟无卤电缆，信号电缆，控制电缆，电梯电缆，西门子总线，防水电缆，防腐电缆，辐照电缆， 电缆，电焊机电缆，耐火电缆，行车电缆，本安电缆，防爆电缆，铜编织线，电梯组合电缆，卷筒电缆，铜编织带，拖链电缆, 柔性电缆，机车电缆，计算机电缆,通讯电缆，硅橡胶电缆，橡套电缆，电机引接线，阻燃电缆,补偿导线（电缆）等...多种电线电缆，欢迎来电咨询。
联 系 人； 陈经理
销售部电话：0550-7513889
手 机：15555067778
Q Q: 1730038336
网 址： www.jctzdl.cn
邮 箱： 1731038338@qq.com
